KM企画 DNR 東京マルイ 電動MAC10専用 フレームロックマウントシステム KMオリジナルレール3個付属セット【DNRMAC10FMSN】

東京マルイ製 電動MAC10専用に設計した、フレームロックマウントシステムです。

アルミ合金製フレーム・アンダーマウントと、KMオリジナルレール3個をセットにした専用マウントシステム。MAC10の機能性を維持しながら、20mmピカティニー規格の各種アクセサリーを装着できるよう設計しています。

▍製品仕様
項目 内容
対応機種 東京マルイ 電動MAC10
材質 アルミ合金
マウント規格 20mmピカティニー規格
付属品 KMオリジナルレール×3 / 取付用レンチ
フレーム アルミ合金製
アンダーマウント アルミ合金削り出し
▍製品開発

国内開発・国内製造・日本製

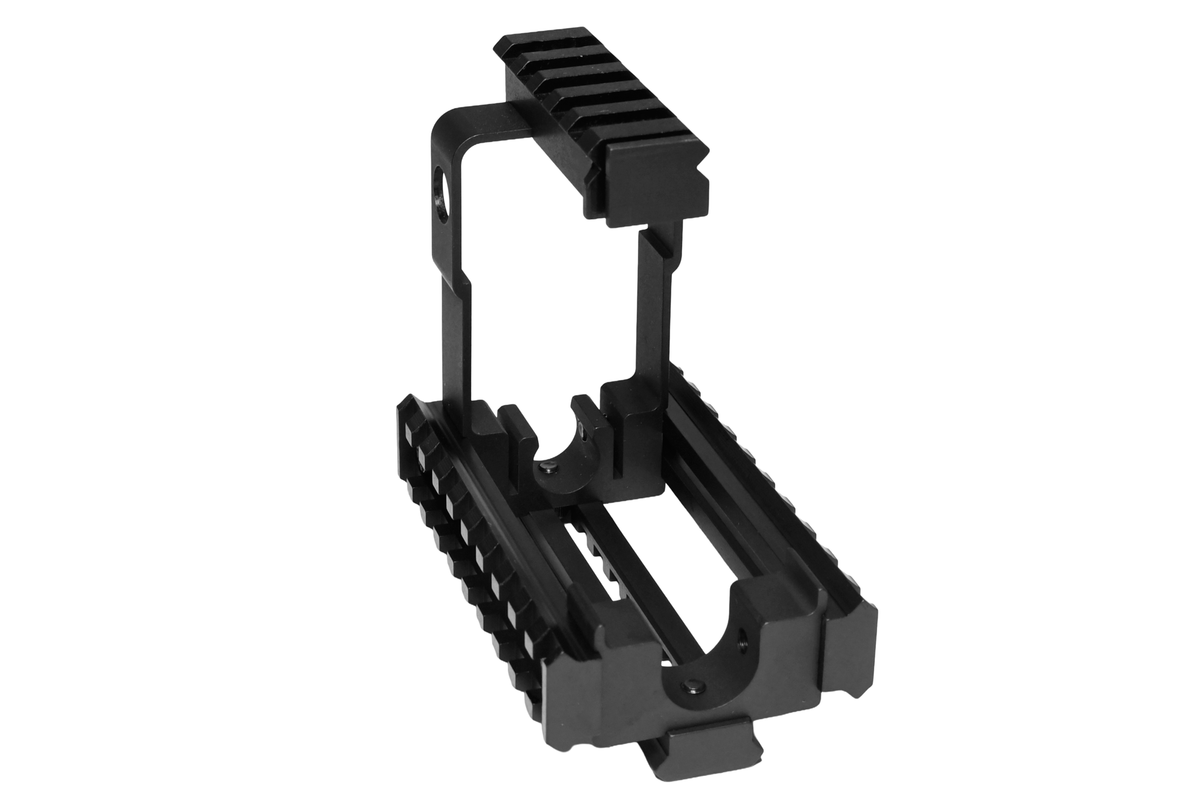

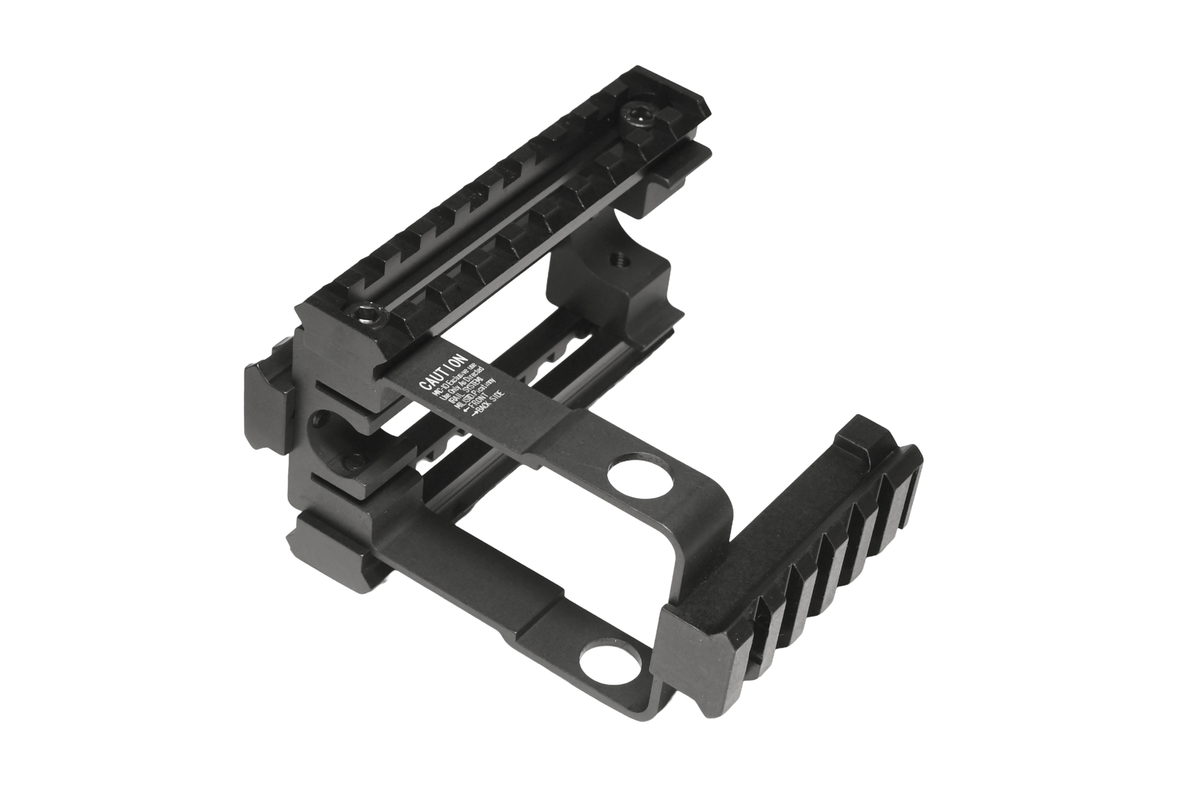

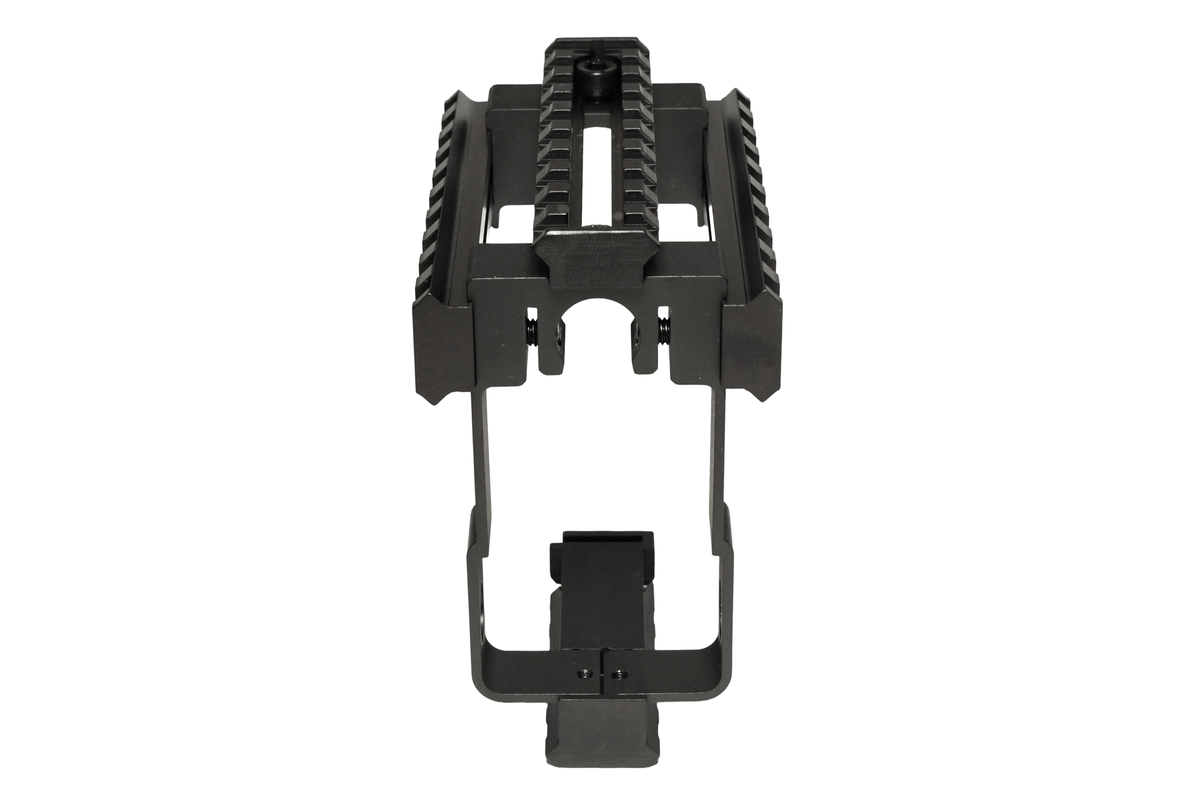

▍フレームロックマウントシステム

MAC10本体を包み込むように固定する専用フレーム構造を採用。

フレーム左右には、バッテリー取り外し用ロックピンへアクセスするためのホール加工を施しています。

セイフティをONにした状態で、フレームのアクセスホールからロックピンをプッシュすることで、マウントシステムを取り外すことなくバッテリー交換が可能です。

また、ホップ調整窓も開閉できる構造としており、装着後の操作性にも配慮しています。

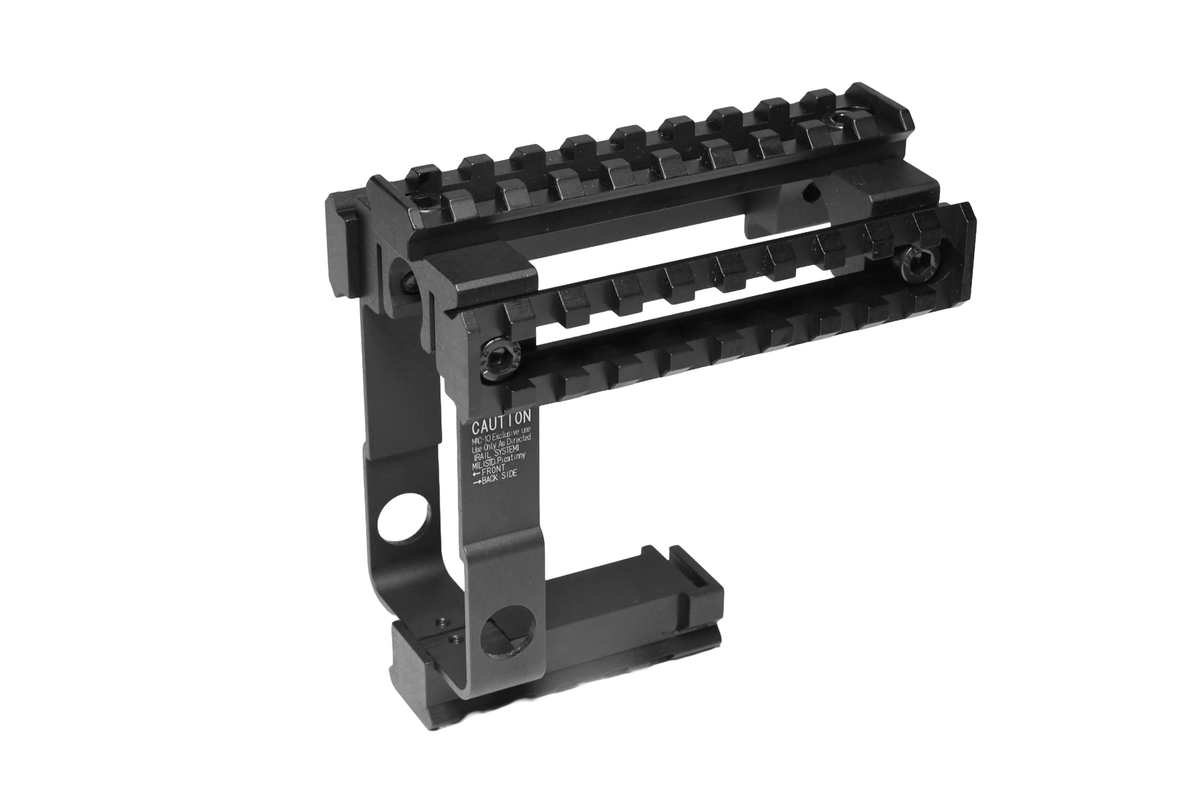

▍アイアンサイトを活かしたマウント設計

上部マウントレールは、前後ともに純正アイアンサイトを覗くことができるサイトホールを備えています。

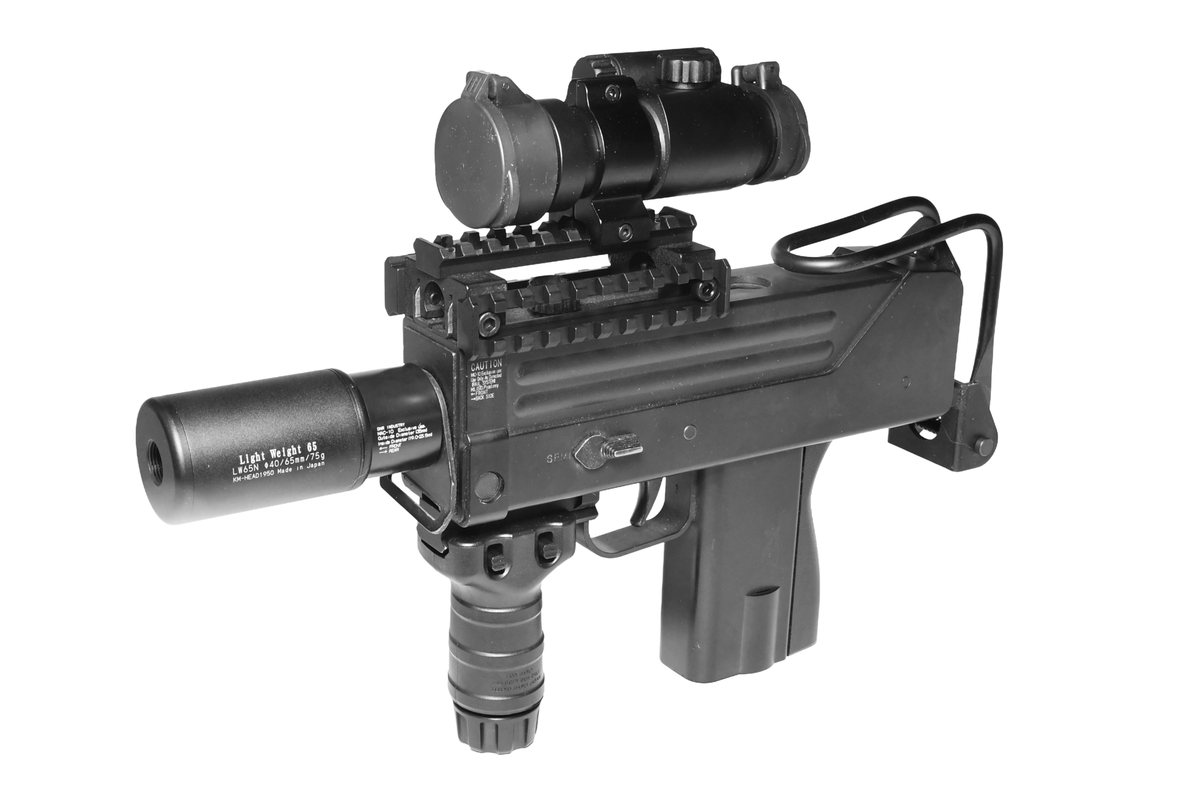

ダットサイト等の光学機器を装着した状態でも、そのすぐ下から純正アイアンサイトを使用することが可能です。

光学機器と純正サイトを併用できる、実用性を重視した設計となっています。

▍主な特長
東京マルイ 電動MAC10専用設計
アルミ合金製フレーム
アルミ合金削り出しアンダーマウント
20mmピカティニー規格

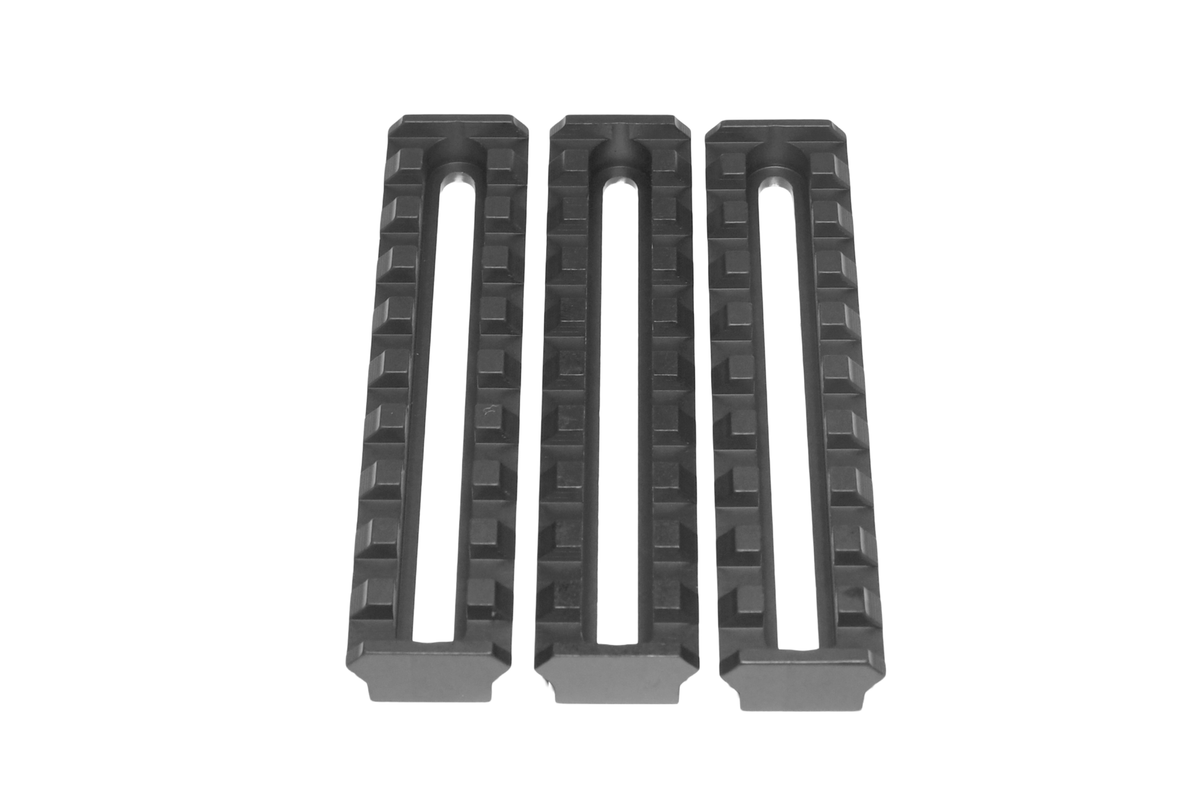

KMオリジナルレール3個付属
バッテリーロックピンアクセスホール装備
マウント装着状態でバッテリー交換可能
ホップ調整窓の開閉が可能
純正アイアンサイトを使用できるサイトホール設計
ダットサイト等の各種20mm対応アクセサリーを装着可能
▍マウントレール取り付け時の注意

上部マウントレールを取り付ける際は、必ず付属レンチを縦に差し込み、軽い力で締め付けてください。

上部マウント部はネジ部の厚みが薄いため、レンチを横に差して高トルクで締め付けるとネジ山を破損する恐れがあります。

各固定ネジについても強く締めすぎず、確実に固定される範囲で軽く締め付けてください。

▍取り付け方法
サイレンサーを取り外し、通常のバッテリー交換と同じ要領でMAC10のフロント部分を取り外します。
レールを取り外した状態のフレームロックを本体へ合わせ、フロント側から差し込みます。この際、左右のバッテリーロックピンがフレームのアクセスホール中央に位置するよう調整してください。
フロントサイトの穴、フレームロック、サイドマウントをネジで固定します。フロント用とリア用ではネジの長さが異なりますので、取り付け位置を間違えないようご注意ください。
アンダーレールを取り付けます。トリガーガードへアンダーレールのフック部分を組み込み、アンダーレールの窪みにフレームロックを合わせます。フレームロックを横方向へ軽く押さえながら、プラスチックハンマー等を使用し、アンダーレールの窪み・フレームロック・トリガーガードのフック部分を均等に組み込んでください。

※フレームロックのアンダーレール固定箇所には約1mm前後の隙間があります。これはそのままの状態で組み込んでください。

アンダーレールとフレームロックをネジで固定します。高トルクで締め付けると破損する恐れがありますので、軽く締め付けてください。
リアマウント、アッパーマウント、サイドマウントを取り付け、MAC10のフロント部分を元に戻して完成です。
▍総評

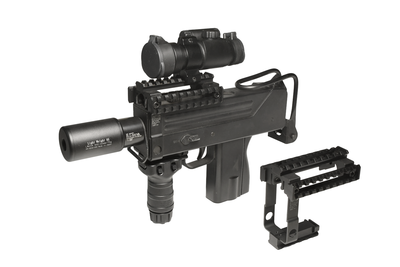

東京マルイ 電動MAC10のコンパクトなスタイルを活かしながら、20mmピカティニー規格による拡張性を大幅に高めるフレームロックマウントシステムです。

光学機器や各種アクセサリーを追加できるだけでなく、バッテリー交換・ホップ調整・純正アイアンサイトといったMAC10本来の機能にもアクセスできるよう設計。

KMオリジナルレール3個を標準付属した、MAC10を本格的にカスタムしたいユーザー向けのマウントシステムです。
